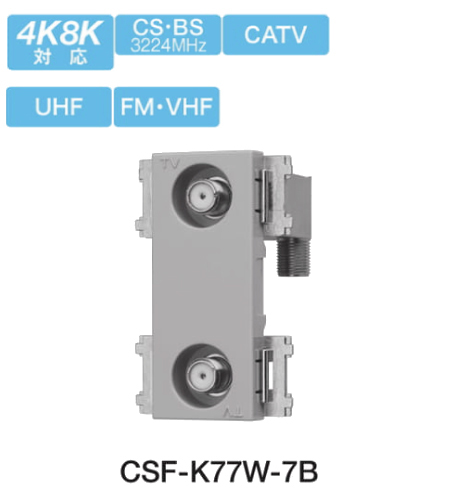

Name: サン電子 CSF-K77W-7B 4K8K衛星放送対応 直列ユニット 中間用 2端子型 10～3224Mhz 色ベージュ
SKU: 10060625
Price: 5669 JPY
Availability: InStock

サン電子 CSF-K77W-7B 4K8K衛星放送対応直列ユニット中間用 2端子型 10～3224Mhz 色ベージュ

テレビ端子

サン電子 CSF-K77W-7B 4K8K衛星放送対応直列ユニット中間用 2端子型 10～3224Mhz 色ベージュ

販売価格 (税込)

5,669

円

発送日目安

3～5営業日以内発送（欠品時別途連絡）

数量

商品説明

◆特長
・新4K8K衛星放送受信に対応した10～3224MHzまでの超広帯域設計です。
・取付枠取付け用の本体ツメ部が金属化されておりますので固定強度が向上しています。
・芯線接触部分は金メッキ仕様になっていますので、高い信頼性を有しています。
※パナソニック（株）製ワイド21用：ベージュ相当色
※ミルキーホワイト相当色をご希望の場合は、別売の交換用端子プレートを併せてご利用ください。
注：「ワイド21」はパナソニック（株）製品の名称、商標です。
◆仕様
型名： CSF-K77W-7B
プレート色：ベージュ
テレビ出力端子数：2
挿入損失 (dB以下)：
10～76MHz：1.8
76～300MHz：1.5
300～770MHz：2.0
770～1489MHz：2.5
1489～2150MHz：3.0
2150～2681MHz：3.5
2681～3224MHz：4.0
結合損失 (dB以下)：
10～76MHz：14.0
76～300MHz：14.5
300～770MHz：15.0
770～1489MHz：16.0
1489～2150MHz：17.0
2150～2681MHz：19.0
2681～3224MHz：20.0
逆結合損失 (dB以上)：
10～76MHz：15.0
76～300MHz：25.0
300～770MHz：20.0
770～1489MHz：18.0
1489～2150MHz：18.0
2150～2681MHz：16.0
2681～3224MHz：16.0
端子間結合損失 (dB以上)：
10～76MHz：13.0
76～300MHz：20.0
300～770MHz：18.0
770～1489MHz：15.0
1489～2150MHz：15.0
2150～2681MHz：15.0
2681～3224MHz：15.0
インピーダンス（Ω）：75(F形)
VSWR(以下)：
10～76MHz：2.5
76～300MHz：1.6
300～770MHz：1.8
770～1489MHz：2.0
1489～2150MHz：2.0
2150～2681MHz：2.5
2681～3224MHz：2.5
寸法(mm)H×W×D：69×44×36
本体質量(g)：90
