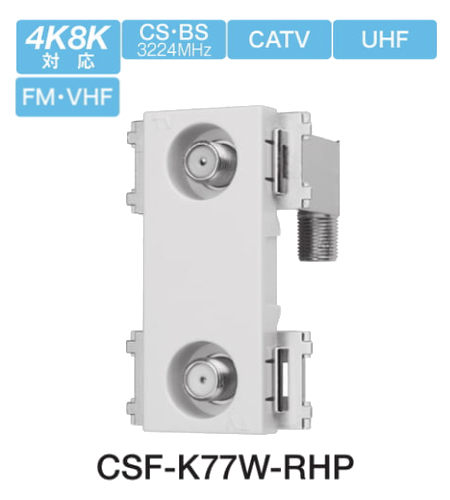

Name: サン電子 CSF-K77W-RHP 4K8K衛星放送対応 直列ユニット端末用ハイパスフィルタ内蔵 テレビ出力2端子型 10～3224Mhz 全端子電流カット型 色ホワイト
SKU: 10060648
Price: 7233 JPY
Availability: InStock

サン電子 CSF-K77W-RHP 4K8K衛星放送対応直列ユニット端末用ハイパスフィルタ内蔵テレビ出力2端子型 10～3224Mhz 全端子電流カット型色ホワイト

テレビ端子

サン電子 CSF-K77W-RHP 4K8K衛星放送対応直列ユニット端末用ハイパスフィルタ内蔵テレビ出力2端子型 10～3224Mhz 全端子電流カット型色ホワイト

販売価格 (税込)

7,233

円

発送日目安

3～5営業日以内発送（欠品時別途連絡）

数量

商品説明

◆特長
・新4K8K衛星放送受信に対応した10～3224MHzまでの超広帯域設計です。
・TV端子側にハイパスフィルタ回路を内蔵しており、スイッチにより、
双方向/片方向伝送の切換えが可能です。
・取付枠取付け用の本体ツメ部が金属化されておりますので固定強度が向上しています。
・芯線接触部分は金メッキ仕様になっていますので、高い信頼性を有しています。
※パナソニック（株）製ワイド21用：ホワイト相当色
※ミルキーホワイト相当色をご希望の場合は、別売の交換用端子プレートを併せてご利用ください。
注：「ワイド21」はパナソニック（株）製品の名称、商標です。
◆仕様
型名：CSF-K77W-RHP
プレート色：ホワイト
テレビ出力端子数：2
挿入損失 (dB以下)：ー
結合損失 (dB以下)：双方向
10～55MHz：13.0
70～90MHz：13.0
90～770MHz：13.0
770～1489MHz：15.0
1489～2150MHz：16.0
2150～2681MHz：17.0
2681～3224MHz：19.0
結合損失 (dB以下)：片方向
10～55MHz：40以上
70～90MHz：15.0
90～770MHz：14.0
770～1489MHz：16.0
1489～2150MHz：17.0
2150～2681MHz：18.0
2681～3224MHz：20.0
逆結合損失 (dB以上)：ー
端子間結合損失 (dB以上)：
10～55MHz：13
70～90MHz：20
90～770MHz：20
770～1489MHz：18
1489～2150MHz：15
2150～2681MHz：15
2681～3224MHz：15
インピーダンス（Ω）：75(F形)
VSWR(以下)：双方向
10～55MHz：2.0
70～90MHz：2.0
90～770MHz：2.0
770～1489MHz：2.0
1489～2150MHz：2.5
2150～2681MHz：2.5
2681～3224MHz：2.5
VSWR(以下)：片方向
10～55MHz：2.0※
70～90MHz：2.0
90～770MHz：2.0
770～1489MHz：2.0
1489～2150MHz：2.5
2150～2681MHz：2.5
2681～3224MHz：2.5
寸法(mm)H×W×D：69×44×36
本体質量(g)：90
※TV端子側を除く
