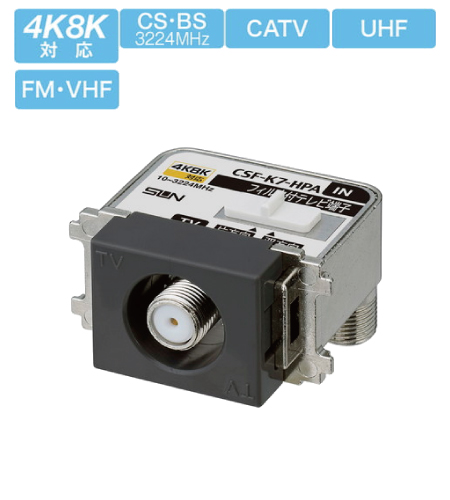

Name: サン電子 CSF-K7-HPAH 4K8K衛星放送対応 テレビ端子ハイパスフィルタ内蔵 テレビ出力 1端子型 10～3224Mhz 色グレー
SKU: 10060634
Price: 3012 JPY
Availability: InStock

サン電子 CSF-K7-HPAH 4K8K衛星放送対応テレビ端子ハイパスフィルタ内蔵テレビ出力 1端子型 10～3224Mhz 色グレー

テレビ端子

サン電子 CSF-K7-HPAH 4K8K衛星放送対応テレビ端子ハイパスフィルタ内蔵テレビ出力 1端子型 10～3224Mhz 色グレー

販売価格 (税込)

3,012

円

発送日目安

3～5営業日以内発送（欠品時別途連絡）

数量

商品説明

◆特長
・10～3224MHzまでの超広帯域設計です。
・TV端子側にハイパスフィルタ回路を内蔵しており、スイッチにより、
双方向/片方向伝送の切換えが可能です。
・取付枠取付け用の本体ツメ部が金属化されておりますので固定強度が向上しています。
・芯線接触部分は金メッキ仕様になっていますので、高い信頼性を有しています。
※パナソニック（株）製ワイド21用：グレー相当色
※ミルキーホワイト相当色をご希望の場合は、別売の交換用端子プレートを併せてご利用ください。
注：「ワイド21」はパナソニック（株）製品の名称、商標です。
◆仕様
型名：CSF-K7-HPAH
プレート色：グレー
テレビ出力端子数：1
挿入損失 (dB以下)：双方向
10～55MHz：1.0
70～90MHz：1.0
90～770MHz：1.0
770～1489MHz：1.5
1489～2150MHz：2.0
2150～2681MHz：2.8
2681～3224MHz：3.5
挿入損失 (dB以下)：片方向
10～55MHz：40以上
70～90MHz：3.0
90～770MHz：2.0
770～1489MHz：2.3
1489～2150MHz：2.8
2150～2681MHz：3.5
2681～3224MHz：4.0
端子間結合損失 (dB以上)：ー
インピーダンス（Ω）：75(F形)
VSWR(以下)：双方向
10～55MHz：2.0
70～90MHz：2.0
90～770MHz：2.0
770～1489MHz：2.0
1489～2150MHz：2.5
2150～2681MHz：2.5
2681～3224MHz：2.5
VSWR(以下)：片方向
10～55MHz：ー
70～90MHz：2.0
90～770MHz：2.0
770～1489MHz：2.0
1489～2150MHz：2.5
2150～2681MHz：2.5
2681～3224MHz：2.5
寸法(mm)H×W×D：27×44×36
本体質量(g)：50
