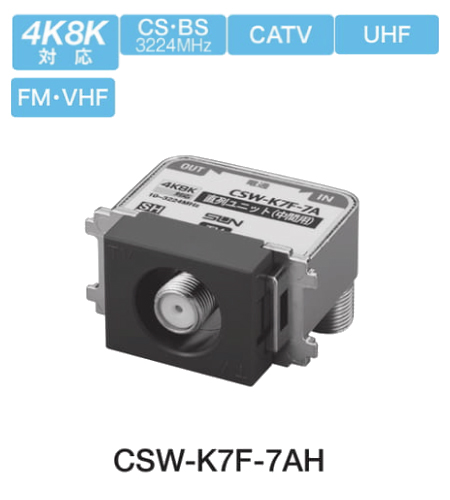

Name: サン電子 CSW-K7F-7AH 4K8K衛星放送対応 直列ユニット 中間用1端子型 10～3224Mhz 色グレー 10個セット
SKU: 10060616
Price: 15025 JPY
Availability: InStock

サン電子 CSW-K7F-7AH 4K8K衛星放送対応直列ユニット中間用1端子型 10～3224Mhz 色グレー 10個セット

テレビ端子

サン電子 CSW-K7F-7AH 4K8K衛星放送対応直列ユニット中間用1端子型 10～3224Mhz 色グレー 10個セット

送料無料

販売価格 (税込)

15,025

円

発送日目安

3～5営業日以内発送（欠品時別途連絡）

数量

商品説明

◆特長
・新4K8K衛星放送受信に対応した10～3224MHzまでの超広帯域設計です。
・本体ツメ部に金属（亜鉛ダイカスト）を採用しています。
・芯線接触部分は金メッキ仕様になっていますので、高い信頼性を有しています。
※パナソニック（株）製ワイド21用：グレー相当色
※ミルキーホワイト相当色をご希望の場合は、別売の交換用端子プレートを併せてご利用ください。
注：「ワイド21」はパナソニック（株）製品の名称、商標です。

◆仕様
型名：CSW-K7F-7AH
プレート色：グレー
テレビ出力端子数：1
挿入損失 (dB以下)：
10MHz～76MHz：1.8
76MHz～300MHz：1.5
300MHz～770MHz：1.8
770MHz～1489MHz：2.2
1489MHz～2150MHz：3.0
2150MHz～2681MHz：3.5
2681MHz～3224MHz：4.0
結合損失 (dB以下)：
10MHz～76MHz：11.5
76MHz～300MHz：11.5
300MHz～770MHz：11.5
770MHz～1489MHz：12.0
1489MHz～2150MHz：13.5
2150MHz～2681MHz：15.0
2681MHz～3224MHz：16.0
逆結合損失 (dB以上)：
10MHz～76MHz：15
76MHz～300MHz：25
300MHz～770MHz：20
770MHz～1489MHz：18
1489MHz～2150MHz：18
2150MHz～2681MHz：16
2681MHz～3224MHz：16
端子間結合損失 (dB以上)：ー
インピーダンス（Ω）：75(F形)
VSWR(以下)：
10MHz～76MHz：2.5
76MHz～300MHz：1.6
300MHz～770MHz：1.8
770MHz～1489MHz：2.0
1489MHz～2150MHz：2.0
2150MHz～2681MHz：2.5
2681MHz～3224MHz：2.5
寸法(mm)H×W×D：27×44×36
本体質量(g)：50
